傳動軸，攪拌軸
為方便設計和安裝調試，在選用減速機、機架、聯軸器，機械密封或填料箱、攪拌器后，可根據攪拌軸主參數d和L來選擇攪拌軸，幾家安裝平面以上的攪拌軸尺寸由我公司根據所選機架來協調，無須設計單位出圖。
|
|
| 攪拌軸材質代號 | |
| 中間軸承中點至機架安裝平面巨力（無釜內聯軸器，省略） | |
| 帶釜內聯軸器分界面至機架安裝平面巨力（無釜內聯軸器，省略） | |
| 攪拌軸末端至最下層攪拌器中點距離 | |
| L/L1/L2-L為機架底平面至攪拌軸末端總長，L1、L2為攪拌器之間距離（只有一層L1，L2省略，有二層的L2省略） | |
| 攪拌軸直徑 | |
| 攪拌軸釜內部分的聯結形式（C：配DT型剛性凸緣聯軸器；D：配JQ或JJQ型夾殼聯軸器；E：帶焊接法蘭式聯軸器；F：帶整體法蘭式聯軸器；G：整體軸，無釜內聯軸器） | |
| 攪拌軸型式（A：不帶擱圈；B：帶擱圈，上裝式；C：帶擱圈，下裝式） | |
| 攪拌軸代號 |

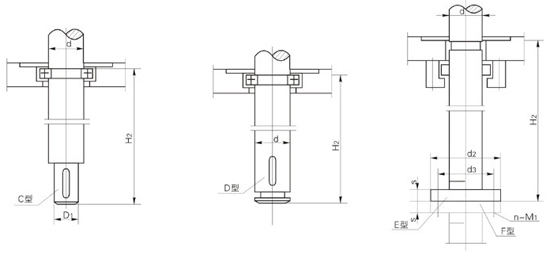

釜內軸頭尺寸表
|
d
|
30
|
35
|
40
|
45
|
50
|
55
|
60
|
65
|
70
|
80
|
90
|
95
|
100
|
110
|
120
|
125
|
130
|
140
|
160
|
|
d1
|
25
|
30
|
35
|
40
|
45
|
50
|
55
|
60
|
65
|
75
|
85
|
90
|
90
|
100
|
110
|
115
|
120
|
125
|
140
|
|
d2
|
105
|
105
|
110
|
120
|
130
|
140
|
145
|
150
|
170
|
185
|
195
|
200
|
220
|
240
|
280
|
285
|
290
|
310
|
340
|
|
d3
|
70
|
70
|
75
|
85
|
95
|
105
|
110
|
115
|
125
|
140
|
150
|
155
|
170
|
190
|
210
|
215
|
220
|
235
|
265
|
|
s
|
25
|
25
|
25
|
25
|
25
|
30
|
30
|
30
|
35
|
35
|
35
|
35
|
40
|
40
|
45
|
45
|
45
|
50
|
60
|
|
n-M1
|
6-M12
|
6-M16
|
6-M20
|
8-M20
|
8-M24
|
8-M30
|
8-M36
|
||||||||||||
|
H2
|
250
|
250
|
250
|
250
|
350
|
350
|
480
|
480
|
480
|
550
|
580
|
580
|
650
|
700
|
750
|
800
|
800
|
900
|
1000
|
附表-金屬材料代號
|
代號
|
S1
|
S2
|
S3
|
S4
|
|
材料牌號
|
OCr18Ni11Ti(321)(1Cr18Ni9Ti)
|
OCr17Ni12Mo2(316)
|
OCr18Ni9(304)
|
OOCr19Ni11(304L)
|
|
代號
|
S5
|
S6
|
S6
|
S8
|
|
材料牌號
|
OOCr17Ni14Mo2(316L)
|
OCr18Ni12Mo2Ti
|
OCr18nI14Mo2Cul(316Cu)
|
OCr19Ni13Mo3(317)
|
|
代號
|
T1
|
T2
|
T3
|
T4
|
|
材料牌號
|
O235
|
20-35
|
20R 20g
|
45
|
|
代號
|
T5
|
T6
|
T7
|
T8
|
|
材料牌號
|
16Mng 16ZMnR
|
15MnVg 15MnVR
|
20Cr
|
40Cr
|
