BL擺線針輪行星減速機
1、擺線針輪減速機的使用范圍：
擺線針輪減速機是依照少齒差行星傳動原理，擺線針齒嚙合實現減速機的一種機械，該機分臥式、立式、雙軸型和直聯型等裝配方式，是冶金、礦山、建筑、化工、紡織、輕工業等行業的首選設備。
2、擺線針輪減速機的主要特點：
a、減速比大、效率高：一級傳動減速比為9-87，雙級傳動減速比為121-7569，多級組合可達數萬，且針齒嚙合系套式滾動摩擦，嚙合表面無相對滑動，故一級減速效率達94％。
b、運轉平穩、噪音低：在運轉中同時接觸的齒數較多，重合度大，運轉平穩，過載能力強，振動和噪音低，各種規格的機型噪音均在85dB（A）以下。
c、使用可靠，壽命長：因主要零件是采用高碳合金鋼淬火處理（HRC58-62），再精磨而成，且擺線齒與針齒套合傳遞至針齒形成滾動摩擦?xí)r，摩擦系數小，使嚙合區無相對滑動，磨損極小，所以經久耐用。
d、結構緊湊，體積小：與同功率的其它減速機相比，重量體積小1/3以上，由于是行星傳動，輸入軸和輸出軸在同一軸線上，以獲得盡可能小的尺寸。
3、擺線針輪減速機型號標定法：
| 單級傳動: |
|
| 雙級傳動 |
|
|
| 電動機功率為0.55KW | |
| 減速比為473 | |
| 型號為13號與11號組合（X系列用相應X型號表示） | |
| 配置Y系列電動機 | |
| 雙級傳動 | |
| 臥式安裝（立式安裝用L表示） | |
| B系列擺線針輪減速機（X系列用X表示） |
注：型號表示法中字母D代表配置Y系列電動機
24小時服務電話: 李先生 13951580222 方小姐 15251425679 郭小姐 15251425680 陳小姐 13812062323 謝小姐 18915322345

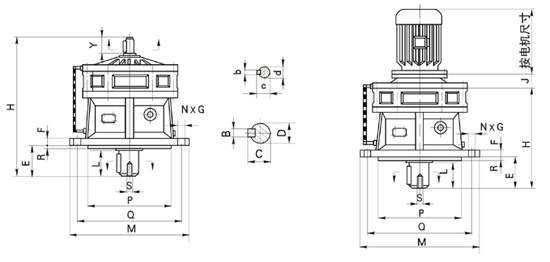

擺線針輪減速機型號對照表（承載能力）
| 機號 | 外型尺寸 | 安裝尺寸 | 軸端尺寸 | 重量 | ||||||||||||||||||
| H | M | J | E | F | G | N | P | Q | R | S | B | C | D | L | b | c | d | Y | BL | BLD(約) | ||
| BL | BLD | |||||||||||||||||||||
BL、BLD10-19號
| B10 | 214 | 165 | 190 |
附 件 |
39 | 10 | 11 | 4 | 140 | 160 | 3 | M8 | 8 | 33 | 30 | 35 | 5 | 17 | 15 | 22 | 15 |
BL 重 量 ＋ 電 動 機 重 量 |
| 11 | 263 | 194 | 230 | 61 | 12 | 11 | 6 | 170 | 200 | 4 | M8 | 10 | 38 | 35 | 46 | 6 | 20.5 | 18 | 35 | 22 | ||
| 12 | 320 | 246 | 260 | 70 | 15 | 11 | 6 | 200 | 230 | 4 | M8 | 14 | 48.5 | 45 | 60 | 6 | 24.5 | 22 | 40 | 43 | ||
| 13 | 39 | 294 | 340 | 80 | 20 | 13 | 6 | 270 | 310 | 5 | M12 | 16 | 59 | 55 | 74 | 8 | 33 | 30 | 55 | 79 | ||
| 14 | 465 | 356 | 400 | 101 | 22 | 15 | 8 | 320 | 360 | 5 | M12 | 20 | 74.5 | 70 | 92 | 10 | 38 | 35 | 62 | 127 | ||
| 15 | 544 | 431 | 490 | 120 | 30 | 18 | 12 | 400 | 450 | 5 | M16 | 25 | 95 | 90 | 113 | 14 | 48.5 | 45 | 70 | 200 | ||
| 16 | 668 | 528 | 580 | 139 | 35 | 22 | 12 | 460 | 520 | 8 | M20 | 28 | 106 | 100 | 130 | 14 | 53.5 | 50 | 80 | 400 | ||
| 17 | 791 | 594 | 650 | 182 | 40 | 22 | 12 | 520 | 590 | 10 | M24 | 28 | 116 | 110 | 142 | 16 | 59 | 55 | 90 | 620 | ||
| 18 | 1065 | 814 | 880 | 210 | 50 | 38 | 12 | 680 | 800 | 10 | M30 | 32 | 137 | 130 | 202 | 20 | 74.5 | 70 | 120 | 1220 | ||
| 19 | 1462 | 1151 | 1160 | 370 | 60 | 39 | 12 | 900 | 1020 | 10 | M42 | 45 | 190 | 180 | 330 | 25 | 95 | 90 | 150 | 2500 |
XL、XLD2-12號
| X2 | 209 | 159 | 180 |
附 件 |
42 | 12 | 12 | 6 | 130 | 160 | 3 | M8 | 8 | 28 | 25 | 34 | 5 | 17 | 15 | 22 | 15 |
XL 重 量 ＋ 電 動 機 重 量 |
| 3 | 263 | 194 | 230 | 51 | 15 | 12 | 6 | 170 | 200 | 4 | M8 | 10 | 38 | 35 | 46 | 6 | 20.5 | 18 | 35 | 30 | ||
| 4 | 324 | 250 | 260 | 79 | 15 | 12 | 6 | 200 | 230 | 4 | M8 | 14 | 48.5 | 45 | 64 | 6 | 24.5 | 22 | 40 | 43 | ||
| 5 | 427 | 331 | 340 | 93 | 20 | 12 | 6 | 270 | 310 | 4 | M12 | 16 | 59 | 55 | 85 | 8 | 33 | 30 | 55 | 88 | ||
| 6 | 484 | 377 | 400 | 92 | 22 | 16 | 8 | 316 | 360 | 5 | M12 | 18 | 69 | 65 | 81 | 10 | 38 | 35 | 62 | 130 | ||
| 7 | 514 | 406 | 430 | 114 | 22 | 18 | 8 | 345 | 390 | 5 | M16 | 22 | 85 | 80 | 96 | 12 | 43 | 40 | 65 | 195 | ||
| 8 | 585 | 472 | 490 | 112 | 30 | 18 | 12 | 400 | 450 | 6 | M16 | 25 | 95 | 90 | 110 | 14 | 48.5 | 45 | 70 | 245 | ||
| 9 | 723 | 571 | 580 | 170 | 35 | 22 | 12 | 455 | 520 | 8 | M20 | 28 | 106 | 100 | 132 | 14 | 53.5 | 50 | 80 | 395 | ||
| 10 | 791 | 594 | 650 | 182 | 40 | 22 | 12 | 520 | 590 | 10 | M24 | 28 | 116 | 110 | 142 | 16 | 59 | 55 | 90 | 620 | ||
| 11 | 1065 | 814 | 880 | 210 | 50 | 38 | 12 | 680 | 800 | 10 | M30 | 32 | 137 | 130 | 202 | 20 | 74.5 | 70 | 120 | 1220 | ||
|
12 |
1462 | 1151 | 1160 | 370 | 60 | 39 | 12 | 900 | 1020 | 10 | M42 | 45 | 190 | 180 | 330 | 25 | 95 | 90 | 150 | 2500 |
