摘要:介紹隔爆型電動滾筒的結構的特點,以及改造SD-80型膠帶輸送機所用隔爆型電動滾筒的主要技術參數、結構、安裝尺寸、運行效果和經濟效益。

概述
          煤礦井下使用的膠帶輸送機傳統的驅動裝置是由隔爆電動機、減速器、液力偶合器、齒輪聯軸器、主傳動滾筒等部分組成。由于驅動裝置外形尺寸較大,需要在運輸巷內擴拓空間尺寸較大的機頭峒室,結果是增加了資金投入。而且由于煤礦井下生產條件較地面環境惡劣,電動機受潮、減速機漏油、液力偶合器損壞等現象時有發生,需經常維修更換,影響生產的正常進行。電動滾筒作為獨立的閉式驅動元件,與傳統的驅動裝置相比,具有結構緊湊、重量輕、占據空間小、安裝便、密封性好、噪音低、維修簡單,事故率低等優點。近年來,越來越多的設備開始采用電動滾筒作為驅動源來代替原有的系統。我礦地面生產系統的十幾部膠帶輸送機已陸續改用了電動滾筒驅動,使用效果良好。煤礦井下使用的膠帶輸送機,驅動電動機功率大多在20～160kW。我礦與天津減速機廠合作開發了40kW隔爆型電動滾筒,改造煤礦井下SD-80型膠帶輸送機獲得成功,填補了隔爆型電動滾筒在煤礦井下應用這項技術空白。

結構原理

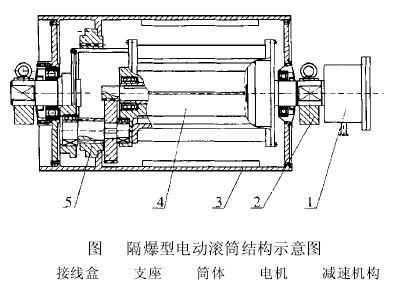

          隔爆型電動滾筒集隔爆電動機、減速機構、傳統滾筒于一體(見圖1),由接線盒、支座、筒體、隔爆電動機、減速機構組成。筒內灌注150#極壓工業齒輪油,以達到潤滑和冷卻的目的。隔爆型電動機裝在電動滾筒筒體的內部,其外定子部分通過左右聯接盤與電動滾筒的兩端軸聯接為一體,由兩端支座安裝于機架上,電動機轉子的出軸為軸齒輪,經一級直齒輪減速傳遞動力給行星齒輪,行星齒輪與外齒圈嚙合,進行二級減速并傳遞動力,外齒圈與筒體聯接與一體,帶動電動滾筒筒體旋轉,達到傳遞電動機動力的目的。



主要技術參數
            隔爆型電動滾筒功率:煤礦井下移動式膠帶機較常采用SD-80型和SDJ-150型,我們選擇40kW隔爆電滾筒改造SD-80型膠帶式輸送機。(2)隔爆型電動滾筒的直徑及線速度:設計37～45kW隔爆型電動滾筒,直徑僅為630mm;這個直徑是MT147-92標準中680S～1000S等級阻燃膠帶要求的傳動滾筒最小標準直徑。滾筒表面線速度在1.25～2.15m/s,選擇2m/s。
(3)滾筒長度:原SD-80型膠帶機標準帶寬為800mm,傳動滾筒長度為950mm。40kW隔爆型電動滾筒設計長度為1100mm,此長度尺寸可保證傳動間隙,又不影響機頭架安裝。
          安裝尺寸:隔爆型電動滾筒安裝中心距為1232mm,將原SD-80型膠帶輸送機安裝側板的安裝孔由Υ550mm改為Υ650mm,設計專用安裝支座即可實現配套安裝。
(5)絕緣、隔爆等級:隔爆型電動滾筒隔爆等級為EXD1,配套電機的絕緣等級為H級,電壓:6

應用效果
         采用YDB隔爆型電動滾筒改造的SD-80型膠帶輸送機,用于我礦高檔普采工作面后,效果良好。
(1)結構緊湊,安裝方便。集隔爆電動機、減速器、傳動滾筒于一體的YDB型40kW的隔爆電動滾筒,其設計直徑和長度尺寸,均不突破原SD-80型膠帶輸送機的安裝尺寸,配備專用支座方便地安裝,不需對原設備進行大的改動,這樣就使煤礦井下膠帶輸送機的傳統驅動裝置進行技術改造成為可能,而且對于長距離多點驅動膠帶輸送機,則更是理想的中間驅動裝置。
       高強度、壽命長、噪音低。隔爆型電動滾筒內的齒輪選用優質合金結構鋼,采用硬齒面,其強度較高,傳動裝置的壽命高于原膠帶輸送機2～3倍,噪音明顯低于原減速機構。
(2)隔潮性能、密封效果良好。隔爆型電動滾筒采用H級絕緣,且電機浸入油液之中,減少了煤礦井下電動機受潮使絕緣下降,損壞電機的機率。滾筒密封采用了丹麥約基公司的先進技術,未出現滲漏現象。

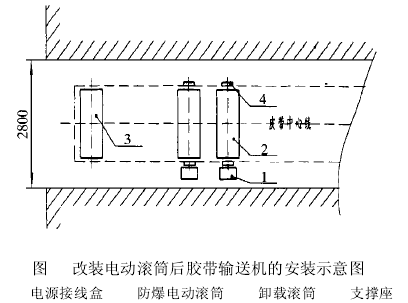

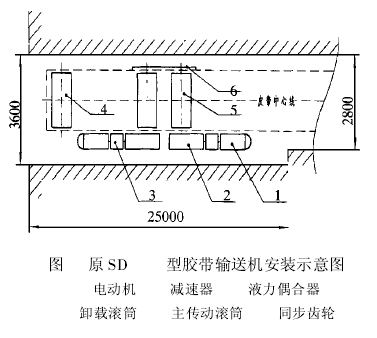

         占據空間小,適應煤礦現場需要。普通膠帶輸送機為保證減速機、電動機的安裝空間,必須在運輸巷道內擴拓專門的機頭峒室(圖2)。而電動滾筒式膠帶輸送機則不需要專用峒室,從而使巷道施工方便,巷道工程量減少(圖3),而且對軟巖礦區來說,避免了大斷面巷道的施工和維護工作,更具有現實意義。


           電動滾筒內裝電磁制動器,可在停機同時方便地制動,較傳統的機械閘、液壓閘制動方式更方便可靠。
(3)使用YDB型電動滾筒代替原膠帶輸送機驅動裝置,以購置價格比較,基本不增加購置費,每臺膠帶機可減少巷道工程量40～50m3,按龍口局“三軟”地層工字鋼加錨噴的支護形式,可節約費用2～3萬元;提高了密封性能,每年可節約油脂和配件費用0.2～0.3萬元;減少驅動裝置事故處理時間80～100h,可增加產量0.6～0.8萬t,增加稅利10多萬元。因此推廣使用隔爆型電動滾筒改造膠帶輸送機,能創造可觀的經濟效益。
